消费机说明书

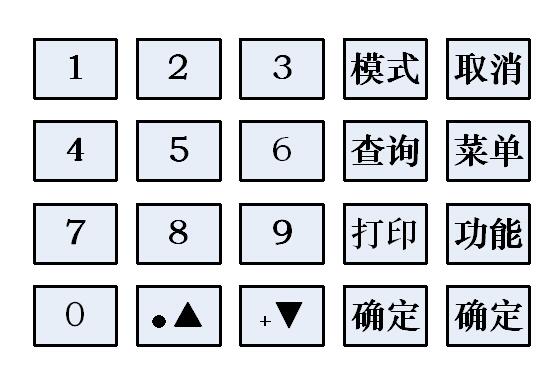

键盘功能：

【0－9】 数字键

【● ▲ 】 小数点键、上行键

【＋ ▼】 累加键、下行键

【模式】 切换消费模式

【打印】 查询输出打印

【取消】 取消当前操作

【菜单】 设置设备参数

【查询】 查询设备参数、记录

【功能】 切换设备工作模式

【确定】 确认当前操作

设备连接：

设备初次使用流程：

初始化设备 设置通讯参数下传系统参数（通过软件）开始使用

初始化设备：将设备还原到出厂状态，清空测试数据，避免将无关数据带入新系统；

设置通讯参数：按机器通讯类型设置好机器通讯参数，以便与软件建立连接；

下传系统参数（软件）：将系统软件设置好的机器参数下传到机器，没有下传参数的设备将无法识别本系统使用卡片；

设备基础参数设置——【菜单键】：

按【菜单键】，进入基础参数设置，如果设备已经下传设备操作员，将提示输入操作员编号、操作员密码，认证正确后方可进入设备参数设置，（软件在生成设备参数时，默认一个操作员编号为1，初始密码123456的超级操作员下传至设备，初始密码需软件修改；设备操作员分超级管理员与普通管理员，普通管理员不能修改设备的时间、初始化设备、设备升级等关键设置项目）；

怎样选取需要修改的项目：进入菜单后按【▲】【▼】，浏览各项菜单，停止在需要修改的菜单项按【确定】，进入修改状态，（修改只能是最低层菜单项，如果菜单项有子项，则继续前面的操作，直到最后子项）；

怎样设置参数：进入修改状态后，光标闪动，表示可以修改按【▲】【▼】可以加、减值（或浏览）或者直接输入数字更改按【确定】完成修改，继续按【确定】修改其他参数；

怎样保存修改：完成修改后按【取消】，退出子项修改，继续按【取消】，设备提示“是否保存修改”按【确定】，保存修改按【取消】，取消修改；



设备基础参数设置包括以下项目：

1、设备参数：时间设置、语言设置、系统音量、恢复出厂、升级程序

时间设置：设置设备时间，普通管理员无此权限，设备时间再下传系统设备参数时就已经同步软件时间，一般不需要通过手动更改；

语言设置：修改设备语言（目前只支持中文）；

系统音量：设置设备语音大小，数字越大，声音越大；

恢复出厂：将设备初始化还原到出厂配置，恢复出厂不会更改设备通讯设置；

升级程序：升级设备固件程序，设备提示输入密码（默认20120215），重新关机开机，再使用升级固件与程序升级设备；

2、记录设置：记录警告、时间间隔

记录警告：设置设备记录容量将要不足的而警告的阀值，默认1000，当记录容量只剩1000时，设备提示告警；

时间间隔：设置同一张卡刷卡的时间间隔，在设置时候范围内，设备不允许再刷卡，可以防止持卡人不小心刷卡多次消费，默认为0秒，不限制刷卡；

3、通讯设置：序列号、波特率、通讯密码、局域网（IP、子网、网关、端口号）、WIFI设置（热点名称、连接密码、开始配置）、广域网（启用、服务器、服务器端口、心跳延时）

序列号：设备序列号，出厂默认唯一机器号，不允许修改；

波特率：485串口通讯速率，分9600、19200、38400、576005档，默认19200；速率越大通讯速度越快、通讯距离越短、负载数越少；

通讯密码：设备与软件通讯时采用的密码，必须与软件一致，否则通讯不了；

局域网（与机型功能有关）：TCP/IP设备地址参数（IP设备地址、子网掩码、网关），端口号：默认5055；不需要更改；

WIFI设置（与机型功能有关）：热点名称：无线网络名称；连接密码:无线网络连接密码；开始配置：连接无线网络；（热点名称、连接密码需通过软件下传至设备，下传完之后第一次连接需要使用“开始配置”与无线网络建立连接，修改设备IP之后也需要重新使用“开始配置”重新与无线网络建立连接）；

广域网设置（与机型功能有关）：启用：是否启用广域网通讯；服务器：转发服务器IP（默认139.199.82.26）；服务器端口：转发服务器通讯端口（默认8000，不用修改）；心跳延时：设备与转发服务器定时连接的时间间隔，越短连接越频繁（默认30秒）；

4、系统信息：记录信息、出厂信息

记录信息：显示设备总记录、新记录、剩余记录数量；记录数量包含各种不同类型的记录，此处不能作为对账的依据；

出厂信息：显示硬件版本、出厂日期、型号等

5、数据联动：下载记录、上传黑名单、上传补贴、上传订餐

数据联动功能是通过U盘上传下载设备先关信息，使用时需将准备好U盘（仅支持FAT格式）插在U盘接口，同时不要使用USB接口，选择需要进行的操作，按【确定】，设备将提示读取U盘中的文件，在设备显示“成功”后，按【取消】，退出操作；

下载记录：将设备记录下载到U盘；

上传黑名单：将软件生成的黑名单上传到设备；

上传补贴（与机型功能有关）：将软件生成的补贴上传到设备；

上传订餐（与机型功能有关）：将软件订餐记录上传到设备；

设备特别功能使用——【功能键】：

设备特别功能包括工作模式切换（视具体机型）、扣款模式切换、联机领取补贴（视具体机型）、误扣纠错等项；

1、切换工作模式（与机型功能有关）

在使用多功能机型设备时，设备可以在收费机模式与充值机模式之间切换，设备有操作员时，切换前需要验证操作员密码，设备操作员通过软件下传至设备；

按【功能键】按【▼】【▲】键，选择“切换工作模式”按【确定】，设备分步提示输入操作员编号、密码，验证成功后按【确定】，设备设备提示“是否切换到XX模式”按【确定】切换到另一个模式按【取消】，取消切换；

当设备工作在收费机模式时，消费扣款有2种模式：扣款、记账，消费机可以在扣款模式与记账模式之间切换，设备有操作员时，切换前需要验证操作员密码，设备操作员通过软件下传至设备；

按【功能键】按【▼】【▲】键，选择“切换扣款模式” 按【确定】，设备分步提示输入操作员编号、密码，验证成功后按【确定】，设备设备提示“是否切换到XX模式” 按【确定】切换到另一个模式按【取消】，取消切换；

3、联机领取补贴

当设备为多功能机型时，设计兼有补贴机的功能，可以在刷卡消费的同时领取补贴，也可以单独领取补贴；补贴通过软件下传到设备；

按【功能键】按【▼】【▲】键，选择“联机领取补贴”按【确定】，刷卡，如果设备中有此卡的补贴，设备将补贴写入卡内，如果没有补贴数据，设备提示“此卡无补贴”，如果持卡人已领过补贴，设备提示“补贴已领取”；

4、误扣纠错

在消费时，由于不小心或者其他原因造成的错误消费记录需要更正时，采用误扣纠错，误扣纠错只能是本机的消费记录（充值或者补贴等不能纠错），最多纠错同一张卡同一台机器的最后3笔新记录；

按【功能键】按【▼】【▲】键，选择“误扣纠错”按【确定】，刷卡，设备显示此卡的最后3笔消费记录按【▼】【▲】键，选取需要纠错的记录按【确定】，设备提示输入“应该消费的金额”，输入金额值按【确定】，设备将返回差额写入卡内，完成纠错；

已经纠错的记录不允许再次纠错；

查询设备数据——【查询键】：

1、参数信息

显示设备功能参数，了解设备功能的启用状况；

按【查询键】按【▼】【▲】键，选择“参数信息”按【▼】【▲】键浏览参数信息按【取消】退出；

2、记录查询

显示设备总记录、新记录、剩余记录数量；记录数量包含各种不同类型的记录，此处不能作为对账的依据；按【查询键】按【▼】【▲】键，选择“记录查询”按【确定】浏览参数信息按【取消】退出；

3、当前营业统计（开始日期、结束日期、操作员、输出）

按设备新记录（未采集的记录）统计营业报表；

按【查询键】按【▼】【▲】键，选择“当前营业统计”按【确定】，设备显示查询条件按【▼】【▲】键，选择需要修改的查询条件（不需要修改，直接选择“输出”）按【确定】，修改查询条件（方法同“修改设备参数”； “开始日期”：查询数据的起始日期，“结束日期”：查询数据的结束日期，设备默认设备当前时间的月初与月尾时间；“操作员”：选择查询单个操作员或者全部操作员数据，输入操作员编号，设备默认“全部”），完成条件修改后按【▼】【▲】键，选择“输出”按【确定】，设备显示分餐统计、充值金额、取款金额、领取补贴金额、下传总补贴金额等（数据类型的显示与机型有关）；选取“分餐统计”按【确定】，设备按餐类显示消费统计金额与总额按【打印】，打印统计表（需硬件支持）按【取消】，退出查询；

4、历史营业统计（开始日期、结束日期、操作员、输出）

按设备所有记录（包含已采集的记录）统计营业报表；

按【查询键】按【▼】【▲】键，选择“历史营业统计”按【确定】，设备显示查询条件按【▼】【▲】键，选择需要修改的查询条件（不需要修改，直接选择“输出”）按【确定】，修改查询条件（方法同“修改设备参数”； “开始日期”：查询数据的起始日期，“结束日期”：查询数据的结束日期，设备默认设备当前时间的月初与月尾时间；“操作员”：选择查询单个操作员或者全部操作员数据，输入操作员编号，设备默认“全部”），完成条件修改后按【▼】【▲】键，选择“输出”按【确定】，设备显示分餐统计、充值金额、取款金额、领取补贴金额、下传总补贴金额（历史记录无此数值）等（数据类型的显示与机型有关）；选取“分餐统计”按【确定】，设备按餐类显示消费统计金额与总额按【打印】，打印统计表（需硬件支持）按【取消】，退出查询；

设备记录采用轮番存储的方式，当记录完成一次满记录存储之后，记录会从起始位置开始存储，覆盖旧记录，旧记录将不再完整；因此，设备历史记录统计采取忽略这部分记录的机制，忽略的记录为小于等于覆盖到的旧记录日期的全部记录！如：设备当月1号开始使用，每天存储5000条，10号时已完成一次满记录存储，采集后，又产生16000记录，记录已经覆盖到4号的记录，在做历史统计时，将只会统计当月5号（含5号）之后的记录，1—4号将没有记录。

设备日常使用操作

1、消费机

消费机的功能参数通过软件下传到设备，消费机按功能参数的设定对卡执行操作，功能参数的不同，机器对卡操作会有所不同，具体参考软件说明；

消费机3种消费模式：定值、键盘、品种，机器根据系统参数开机默认其中一种消费模式；

消费模式切换：按【模式键】，设备显示消费模式连续按【模式键】，设备在3种消费模式间转换，选择其中一种模式即可；

定值模式消费：在定值模式下，持卡人直接刷卡消费，机器显示扣款金额与余额，定值记账，卡余额不变；

修改定值金额：按【数字键】输入金额按【确定键】，可以临时修改定值金额按【取消键】回到默认金额；通过软件参数可以限制修改定值金额，此时，输入数值设备不会有反应；

键盘消费模式：键盘消费模式时，可以采用2种方式：先刷卡后输入金额、先输入金额后刷卡；

先刷卡后输入金额：刷卡，设备显示卡金额，按【数字键】按【+】累加金额按【确定】，扣除卡上金额，显示卡余额，键盘记账，卡余额不变；

先输入金额后刷卡：按【数字键】按【+】累加金额按【确定】，显示总金额，刷卡，扣除卡上金额，显示卡余额，键盘记账，卡余额不变；

品种消费模式：品种需要通过软件下传到机器，品种消费模式下，先输入品种，再刷卡消费；

输入“品种编号”，机器显示品种及金额，多次按同个品种编号，可以增加品种数量按【确定】完成一个品种的选择，继续前面步骤，选择多个品种，系统一次消费最多选择5个品种按【▲】【▼】，在单个品种中，键入数字，可以修改该品种的数量按【确定】，保存再次按【确定】，机器显示扣款总额，刷卡，完成消费；机器显示扣款金额与余额，品种记账，卡余额不变；

2、充值机

开机使用：

充值机开机后需要验证操作员及密码后才能使用，在待机状态下，输入操作员编号，按【确定】，输入操作员密码按【确定】，进入充值模式，使用机器；

退出使用：

直接关机或者，按【取消】，机器提示“是否退出充值模式” 按【确定】，退出；设备回到待机状态，再次进入使用需要通过操作员验证；

充值：

键入金额，刷卡（也可以先刷卡再键入金额），完成存款操作，机器提示存款金额与卡余，如有赠送规则，机器同时显示赠送金额；

取款：

按【模式键】切换到取款，机器显示取款模式，键入金额，刷卡（也可以先刷卡再键入金额），完成取款操作，机器提示存款金额与卡余；

3、补贴机

专门领取补贴机型

补贴发放：

通过软件“补贴管理”，生成补贴记录，将补贴记录下传至机器（补贴只能下传至补贴机和多功能机），单卡最多能下传6个补贴；

补贴领取：

下传补贴后的补贴机，持卡人在机器上刷卡，如有补贴，机器将补贴写入卡内，显示领取金额以及余额，领过后的补贴（小于等于最后领取补贴标识日期的补贴），在任何场合都不能再次领取；

4、订餐机

刷卡订餐机型，写卡订餐标志；订餐规则通过软件下传到设备；

自动订餐：

下传订餐规则后的订餐机按订餐时段显示所订餐次日期、餐次，不在订餐时段内，设备不显示日期、餐次，也就不能刷卡订餐，持卡人在规定订餐时段内刷卡，订餐机将时段内规定餐次写入卡内，如果启用了预定扣款，则在订餐的同时扣除预定金额，机器显示订餐餐次以及扣款金额；

手动订餐：超出自动订餐规则的订餐，可以通过手动修改日期或者餐次；

订餐机在自动预定的状态下按【数字键1】代表早餐、【数字键2】代表中餐、【数字键3】代表晚餐、【数字键4】代表夜宵；按一次机器显示该餐次（选取该餐次订餐），再按一次机器不显示（去掉该餐次），持卡人根据需要选取需要订餐的餐次，刷卡，完成订餐，设备回到自动订餐状态按【取消】取消手动设置；

按【7】、【8】键可以修改订餐日期，按【7】增加一天，最多增加3天，按【8】减少一天，不低于机器当前日期按【取消】取消手动设置；
